لیمیت سوئیچ باکس KGSY

توضیحات

لیمیت سوئیچ باکس یا Limit Switch Box یکی از اجزای کلیدی در سیستم‌های کنترل ولو به شمار می‌آید که وظیفه اصلی آن نمایش و ارسال وضعیت ولو (باز یا بسته بودن شیر) به سیستم کنترل مرکزی است. این تجهیز با نصب روی اکچویتورهای پنوماتیک یا برقی، وضعیت دقیق موقعیت شیر را از طریق نشانگر مکانیکی یا سیگنال الکتریکی منتقل می‌کند و نقش مهمی در ایمنی، مانیتورینگ و اتوماسیون صنعتی ایفا می‌نماید.

برند KGSY به‌عنوان یکی از تولیدکنندگان تخصصی تجهیزات پنوماتیک در چین، طیف گسترده‌ای از لیمیت سوئیچ باکس‌ها را عرضه می‌کند. محصولات این شرکت به دلیل کیفیت ساخت بالا، طراحی مقاوم در برابر شرایط سخت محیطی و دارا بودن استانداردهای بین‌المللی، در صنایع گوناگون از نفت و گاز گرفته تا دارویی و غذایی مورد استفاده قرار می‌گیرند.

سوئیچ باکس‌های KGSY به گونه‌ای طراحی شده‌اند که علاوه بر نمایش بصری موقعیت ولو (از طریق نشانگر رنگی)، سیگنال‌های الکتریکی یا پالس‌های دیجیتال را نیز به اتاق کنترل یا PLC ارسال کنند. این ویژگی، امکان کنترل و مانیتورینگ از راه دور را فراهم کرده و به اپراتورها اجازه می‌دهد بدون حضور فیزیکی در محل، وضعیت تجهیزات را بررسی کنند.

ویژگی‌هایی مانند درجه حفاظتی IP67، طراحی ضدانفجار مطابق با استاندارد ATEX، تطبیق‌پذیری با استاندارد NAMUR و قابلیت نصب آسان روی انواع اکچویتورها باعث شده‌اند لیمیت سوئیچ باکس‌های KGSY به‌عنوان یکی از انتخاب‌های قابل اعتماد در پروژه‌های صنعتی شناخته شوند.

در این مقاله، ابتدا به معرفی کلی شرکت KGSY در حوزه سوئیچ باکس پرداخته می‌شود، سپس ساختار، عملکرد، مدل‌های مختلف، ویژگی‌های رقابتی و کاربردهای صنعتی این محصولات مورد بررسی قرار خواهد گرفت. در پایان نیز چشم‌انداز آینده و نوآوری‌های احتمالی KGSY در زمینه توسعه سوئیچ باکس‌ها مرور خواهد شد.

معرفی کلی KGSY در حوزه سوئیچ باکس

شرکت KGSY Intelligent Technology با تمرکز بر طراحی و تولید تجهیزات کنترلی ولو، طیف گسترده‌ای از لیمیت سوئیچ باکس‌ها را به بازار عرضه کرده است. این شرکت که در استان ژجیانگ چین مستقر است، در سال‌های اخیر توانسته با تکیه بر فناوری‌های روز و تیم تحقیق و توسعه‌ی قوی، جایگاه مهمی در میان تولیدکنندگان آسیایی و جهانی به دست آورد.

لیمیت سوئیچ باکس‌های KGSY به دلیل رعایت استانداردهای بین‌المللی از جمله ISO 9001، CE، ATEX، SIL3 و گواهی‌های ضدانفجار، توانسته‌اند اعتماد صنایع حساس را جلب کنند. این محصولات مطابق با استاندارد NAMUR طراحی می‌شوند که باعث می‌گردد قابلیت نصب سریع و بدون نیاز به تغییرات پیچیده روی اکچویتورهای پنوماتیک و برقی وجود داشته باشد.

از نظر طراحی مکانیکی، KGSY برای بدنه‌ی سوئیچ باکس‌ها از آلومینیوم دایکست با پوشش اپوکسی مقاوم استفاده می‌کند که مقاومت بالایی در برابر خوردگی و شرایط مرطوب دارد. در محیط‌های بسیار خورنده یا صنایع غذایی و دارویی نیز مدل‌های استیل ضدزنگ تولید می‌شوند تا علاوه بر دوام بیشتر، الزامات بهداشتی نیز رعایت گردد.

از ویژگی‌های برجسته محصولات KGSY می‌توان به موارد زیر اشاره کرد:

• درجه حفاظتی IP67: مقاومت کامل در برابر گردوغبار و نفوذ موقت در آب.

• قابلیت ضدانفجار (ATEX): ایمنی بالا در صنایع نفت و گاز و پتروشیمی.

• طراحی ماژولار: امکان اضافه کردن لوازم جانبی مانند سنسورهای القایی یا ترانسمیترهای وضعیت.

• نشانگر موقعیت بصری: استفاده از نشانگرهای رنگی برای مشاهده سریع وضعیت ولو در محل نصب.

بازار جهانی KGSY در زمینه سوئیچ باکس‌ها بسیار گسترده است. این شرکت محصولات خود را علاوه بر بازار داخلی چین، به بیش از ۲۰ کشور در آسیا، اروپا، آفریقا و خاورمیانه صادر می‌کند. همین امر نشان‌دهنده‌ی اعتماد صنایع بین‌المللی به کیفیت و پایداری تولیدات KGSY است.

ساختار و عملکرد لیمیت سوئیچ باکس KGSY

لیمیت سوئیچ باکس KGSY یکی از مهم‌ترین اجزای سیستم‌های کنترلی ولو است که برای نمایش و ارسال وضعیت ولو (باز یا بسته بودن) به سیستم‌های مانیتورینگ به کار می‌رود. این تجهیز با طراحی مکانیکی–الکتریکی ساده و در عین حال بسیار مطمئن ساخته شده و به دلیل کیفیت بالا و استانداردهای جهانی، در صنایع مختلف مورد استفاده قرار می‌گیرد. در ادامه جزئیات فنی و عملکرد آن بررسی می‌شود:

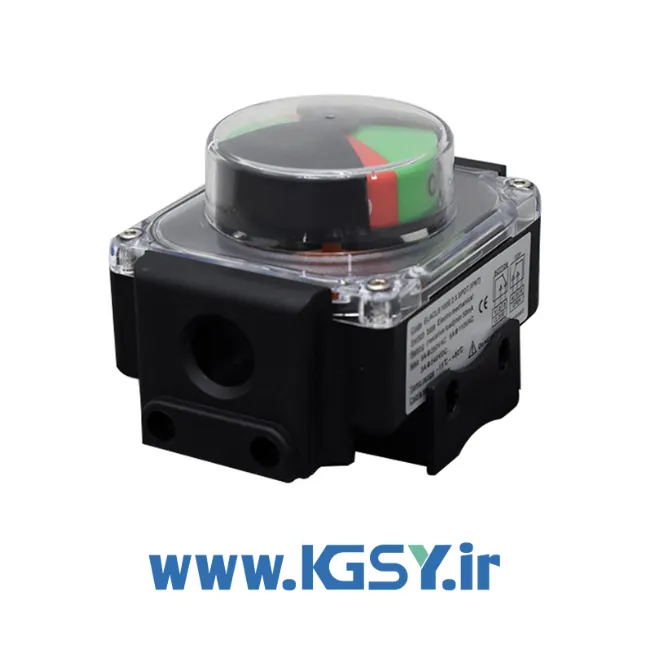

اجزای داخلی لیمیت سوئیچ باکس KGSY

1. CAM (کَم مکانیکی)

   • قطعه‌ای است که حرکت شفت اکچویتور را به میکروسوئیچ‌ها منتقل می‌کند.

   • به‌صورت قابل تنظیم طراحی شده تا نقطه قطع و وصل میکروسوئیچ‌ها دقیقاً متناسب با وضعیت ولو تنظیم شود.

   • در محصولات KGSY، CAM معمولاً از جنس پلی‌استال مقاوم یا فلز سخت ساخته می‌شود.

2. میکروسوئیچ‌ها

   • وظیفه دارند تغییر وضعیت ولو را به سیگنال الکتریکی تبدیل کنند.

   • معمولاً دو میکروسوئیچ داخلی وجود دارد (برای وضعیت باز و بسته)، اما امکان افزودن سوئیچ‌های بیشتر یا سنسور القایی نیز وجود دارد.

   • می‌توانند خروجی‌های مختلفی مانند SPDT یا سنسورهای بدون تماس (Proximity Switch) داشته باشند.

3. ترمینال‌های اتصال

   • برای انتقال سیگنال به سیستم کنترل (PLC یا DCS).

   • طراحی ضدلرزش و با قابلیت تحمل جریان بالا.

4. نشانگر موقعیت (Position Indicator)

   • یک نشانگر بصری رنگی است که به اپراتور نشان می‌دهد ولو در چه وضعیتی قرار دارد.

   • رنگ‌ها معمولاً به شکل سبز (باز) و قرمز (بسته) یا ترکیب‌های دیگر مشخص می‌شوند.

درجه حفاظتی و ایمنی

• اکثر مدل‌های KGSY دارای درجه حفاظتی IP67 هستند، یعنی کاملاً در برابر گردوغبار مقاوم و در برابر غوطه‌وری موقت در آب ایمن‌اند.

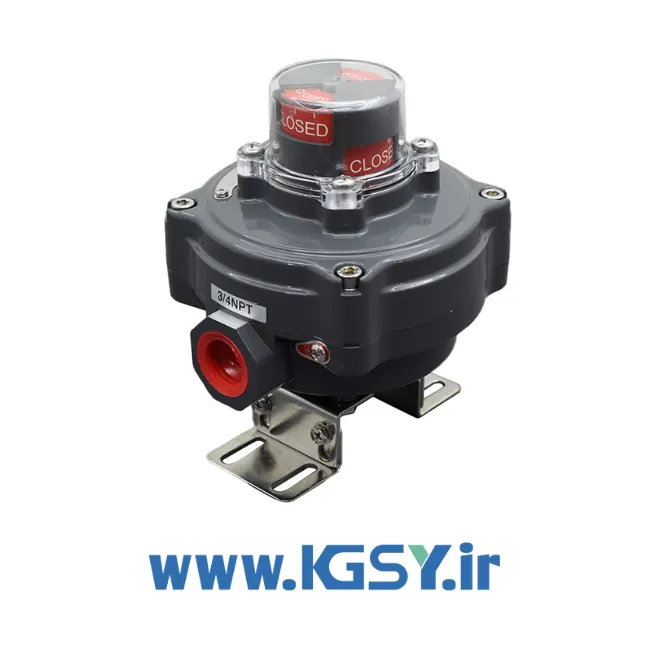

• نسخه‌های ضدانفجار با گواهی ATEX برای صنایع نفت، گاز و پتروشیمی طراحی شده‌اند.

• دمای کاری گسترده: از -20°C تا +80°C (بسته به مدل).

جنس بدنه و طراحی

• آلومینیوم دایکست با پوشش اپوکسی سخت: مقاوم در برابر خوردگی و شرایط جوی سخت.

• استیل ضدزنگ (Stainless Steel 316): برای محیط‌های بسیار خورنده یا صنایع بهداشتی.

• درپوش شفاف پلی‌کربنات یا آکریلیک برای مشاهده آسان نشانگر موقعیت.

قابلیت نصب و هماهنگی

• طراحی مطابق با استاندارد NAMUR برای نصب آسان روی اکچویتورهای پنوماتیک و برقی.

• امکان اتصال مستقیم به شفت خروجی اکچویتور بدون نیاز به واسطه‌های پیچیده.

• قابلیت اضافه کردن لوازم جانبی مانند: Heater برای جلوگیری از یخ‌زدگی، سنسورهای القایی و ماژول‌های ارتباطی دیجیتال.

عملکرد در سیستم‌های کنترلی

• وقتی اکچویتور ولو را باز یا بسته می‌کند، شفت خروجی حرکت می‌کند.

• این حرکت از طریق CAM به میکروسوئیچ منتقل شده و تغییر وضعیت ولو به‌صورت سیگنال الکتریکی ارسال می‌شود.

• سیگنال به اتاق کنترل یا PLC می‌رسد و وضعیت ولو به‌صورت عددی یا گرافیکی در مانیتور نمایش داده می‌شود.

• به‌طور همزمان، اپراتور می‌تواند از روی نشانگر رنگی، موقعیت ولو را در محل مشاهده کند.

مدل‌های مختلف لیمیت سوئیچ باکس KGSY

لیمیت سوئیچ باکس‌های برند KGSY در چند سری کلیدی عرضه می‌شوند. در ادامه، به معرفی مدل‌های محبوب و تفاوت‌های فنی آن‌ها پرداخته شده است:

1. سری ITS-100

• طراحی شده برای کاربردهای کوچک و جمع‌وجور، با سازگاری کامل با استاندارد NAMUR و نصب مستقیم بر روی شفت خروجی اکچویتور

• ویژگی‌های فنی:

  • درجه حفاظت: IP67 و آب‌بندی با O‑ring

  • دمای کاری: –20 تا +80°C (استاندارد)، با گزینه‌هایی برای محدوده‌های دمایی بیشتر

  • کابل ورودی: استاندارد PT1/2, NPT1/2″، M20 و PG13.5

  • نشانگر Dome با زاویه قابل تنظیم 0° تا 90°

2. سری ITS-300

• ساخته‌شده برای محیط‌های خطرناک و دارای استاندارد ضدانفجار (Ex d IIB T6)، همچنین مقاوم در شرایط محیطی سخت

• مشخصات فنی:

  • بدنه از آلومینیوم دایکست با پوشش اپوکسی ضدخوردگی یا استیل 316 ضدزنگ

  • کلیدها: میکروسوئیچ‌های SPDT (Form C) یا سنسورهای القایی Proximity انتخابی

  • نشانگر دو بعدی موقعیت ولو با قابلیت نمایش کامل زاویه ولو

  • ورودی‌ها: دو مسیر کابل یا G3/4″ با قابلیت سفارشی‌سازی تا ۴ ورودی

  • خروجی ترمینال استاندارد با ۸ تماس (قابل انتخاب تعداد بیشتر)

  • دمای استاندارد: –20 تا +80°C، و نیز نسخه‌هایی برای دمای بالا/پایین

3. سری APL (210N، 310N، 230 و APL500)

• سری APL210N و APL310N: طراحی‌شده با محافظ IP67 برای شرایط جوی سخت، امکانات نصب ساده و طراحی ماژولار

• APL230: نسخه‌های به‌روز و پرفروش که عملکرد مشابه با سری 210 دارند (رتبه‌بندی قیمتی مشابه)

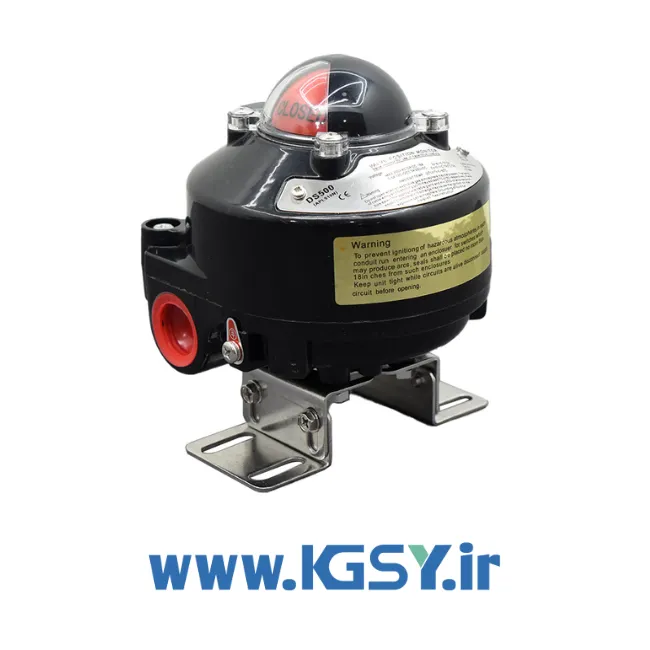

• APL500 و APL510: مدل‌های صنعتی و ضدانفجار برای نیازهای خاص، شامل نسخه‌های استیل ضدزنگ و با استانداردهای امنیتی بالاتر

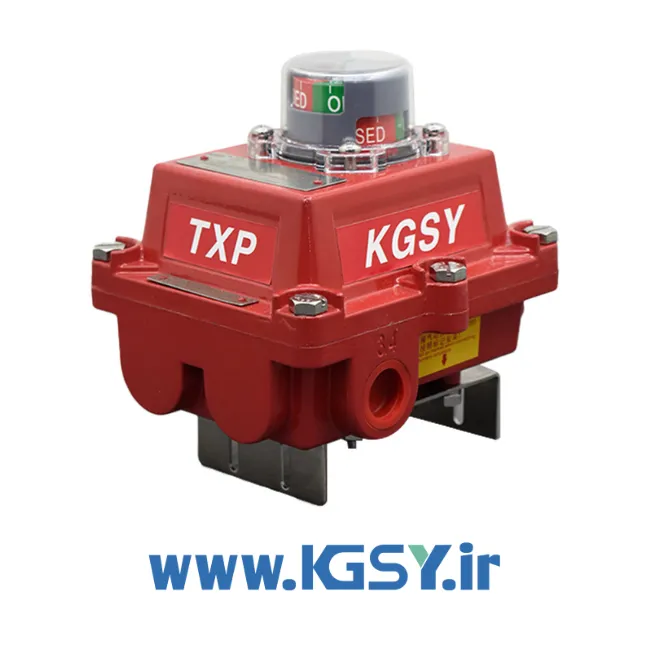

4. سری TXP-410 / DS-410

• مدل‌هایی با استاندارد ضدانفجار TXP410 یا DS-410، مناسب برای کاربردهای پیچیده و فشار بالا

• طراحی مقاوم و مناسب برای صنایع نفت، گاز و شیمیایی که نیاز به اعتمادی بالا به سیگنال‌های وضعیت ولو دارند.

جدول مقایسه مدل‌ها
